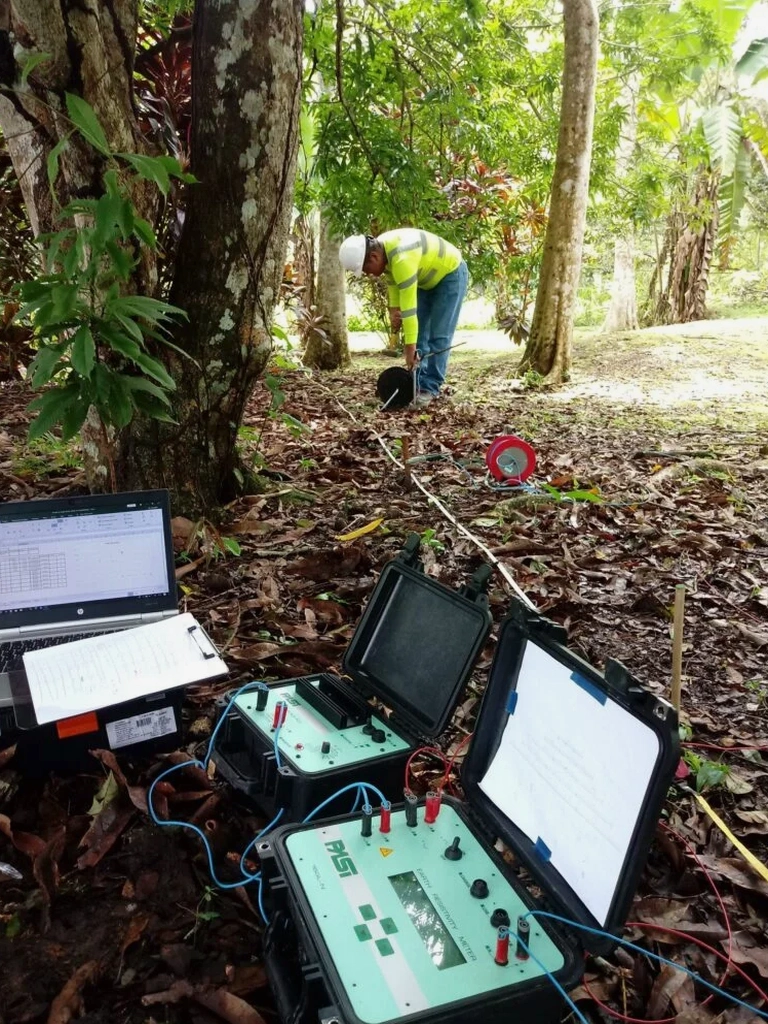

La ejecución de un estudio de resistividad eléctrica en la cuenca de Santiago se rige por marcos normativos exigentes, como la NCh3171 para diseño de puestas a tierra y la NCh433.Of1996 modificada en 2012 para el diseño sísmico de edificios, que requiere un conocimiento detallado del subsuelo. La Depresión Intermedia, con sus potentes rellenos fluviales y aluviales del río Mapocho y Maipo, presenta una estratigrafía compleja donde la variación de humedad y el contenido de arcilla del suelo modifican drásticamente la resistividad aparente. Por ello, el sondeo vertical eléctrico (SEV) no es un simple trámite; es la herramienta que permite diferenciar las gravas fluviales de alta resistividad de los lentes de arcilla conductiva, proporcionando datos cuantitativos para el ingeniero calculista y el proyectista eléctrico en Santiago.
En Santiago, un perfil SEV bien invertido distingue la grava fluvial seca de la saturada, dato crítico para diseñar una malla de puesta a tierra que cumpla con la NCh3171 y proteja la vida útil de la instalación.
Enfoque y alcance
Factores del sitio
En Santiago, muchas veces vemos que se subestima el efecto de la estacionalidad sobre el nivel freático, especialmente en sectores cercanos al lecho del Mapocho o en la zona sur de la cuenca donde la recarga de riego modifica la humedad del suelo. Si el SEV se ejecuta en temporada seca sin considerar la fluctuación del agua subterránea, el modelo de resistividad resultante puede reflejar un terreno poco conductivo, llevando a un diseño de malla de tierra subdimensionado. Cuando llegan las lluvias invernales o aumenta la extracción de agua en predios vecinos, la resistividad real del suelo cae abruptamente, comprometiendo la seguridad de la instalación eléctrica y la protección contra tensiones de paso y contacto. Complementar el perfil geoeléctrico con una microzonificación sísmica en proyectos de envergadura es una práctica que integra la respuesta dinámica del suelo con sus propiedades eléctricas y mecánicas, evitando sorpresas durante la operación del edificio.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normas aplicables
NCh3171:2013 - Diseño y ejecución de puestas a tierra, IEEE Std 81-2012 - Guide for measuring earth resistivity, NCh 3328 - Standard Guide for Using the DC Resistivity Method, NCh433.Of1996 Mod.2012 - Diseño sísmico de edificios
Servicios relacionados
Sondeo Vertical Eléctrico para Puesta a Tierra
Determinación del modelo de capas geoeléctricas hasta 200 m de profundidad para el cálculo de la resistividad equivalente del terreno según NCh3171. Incluye procesamiento con inversión por mínimos cuadrados y entrega de curvas de resistividad aparente, verdadera y recomendaciones de diseño de malla.
Perfilaje de Resistividad 2D para Obra Civil
Tomografía eléctrica con arreglo Wenner-Schlumberger para identificar contactos litológicos, zonas de fractura y profundidad del basamento rocoso en la precordillera de Santiago. Aplicable en estudios de fundaciones profundas y estabilidad de taludes en laderas de cerros isla.
Parámetros típicos
FAQ
¿Cuánto cuesta un estudio de resistividad eléctrica con SEV en Santiago?
El costo de un sondeo vertical eléctrico en la Región Metropolitana varía según la profundidad de investigación máxima requerida y la cantidad de puntos de medición. Para un SEV típico con AB/2 máximo de 100 a 150 metros, el rango de inversión suele estar entre $318.000 y $432.000 pesos chilenos, considerando el procesamiento de datos y el informe técnico con el modelo geoeléctrico final.
¿Qué norma chilena regula el estudio de resistividad para puestas a tierra?
La normativa que rige directamente el diseño y la medición de resistividad del terreno para sistemas de puesta a tierra en Chile es la NCh3171:2013. Esta norma establece los requisitos para la ejecución de la medición, el método de cálculo de la resistividad equivalente del terreno y los criterios de seguridad que debe cumplir la instalación.
¿Influye la geología de Santiago en los resultados del SEV?
Sí, de manera determinante. La cuenca de Santiago está rellena por depósitos aluviales y fluviales que alternan gravas gruesas con lentes de arcilla y limo. Esta heterogeneidad hace que la resistividad eléctrica varíe lateral y verticalmente, por lo que el modelo unidimensional del SEV debe interpretarse conociendo la geología local para evitar falsas equivalencias en la inversión de los datos.
¿Qué profundidad alcanza un sondeo SEV estándar en suelo de Santiago?
La profundidad de investigación efectiva depende de la máxima apertura de electrodos de corriente (AB/2). En terrenos abiertos de Santiago, un SEV con AB/2 de 150 metros puede alcanzar una profundidad de investigación de aproximadamente 50 a 75 metros, suficiente para caracterizar el estrato donde se disipará la corriente de falla de una malla de puesta a tierra convencional.
