El tendido del cable sísmico sobre la grava de la cuenca de Santiago es el primer paso que define la calidad del perfil. Utilizamos sismógrafos de 24 canales con geófonos de 4.5 Hz espaciados cada 5 metros, generando la señal mediante golpe de comba sobre placa metálica para refracción o con fuente acelerada de caída de peso cuando se requiere mayor penetración en reflexión. La configuración del arreglo se ajusta a la geología local, donde los depósitos fluviales del río Mapocho y los suelos finos de la Depresión Central demandan offsets que pueden variar entre 60 y 115 metros según la profundidad de investigación objetivo. En zonas donde el basamento rocoso se intuye a más de 30 metros, como en ciertos sectores de Maipú o Quilicura, la tomografía de refracción permite modelar gradientes de velocidad sin asumir capas plano-paralelas, revelando lentes de bolones o intercalaciones de ceniza volcánica que otros métodos geofísicos pasan por alto. La combinación con un ensayo MASW en el mismo tendido optimiza la caracterización dinámica del perfil para proyectos en Santiago donde la clasificación de sitio según NCh433 es mandatoria desde la etapa de anteproyecto.
La tomografía sísmica en Santiago no solo mapea capas: resuelve gradientes laterales de velocidad que explican el comportamiento diferencial del suelo durante un sismo.
Enfoque y alcance
Factores del sitio
La NCh433.Of1996 modificada en 2009, junto con el D.S. N°61, clasifica el territorio de Santiago en zonas sísmicas donde la velocidad de onda de corte en los primeros 30 metros (Vs30) es el parámetro de entrada para el espectro de diseño. Omitir un perfil sísmico actualizado con tomografía de refracción en terrenos de la cuenca implica asumir un suelo tipo C o D genérico que puede subestimar amplificaciones locales: en sectores como La Florida o Peñalolén, donde los depósitos de ceniza pumicítica interestratificada generan inversiones de velocidad, el coeficiente sísmico efectivo puede ser hasta un 40% mayor que el valor tabulado. La sísmica de reflexión somera es igualmente crítica cuando se planifican obras lineales —túneles de Metro, colectores o pasos bajo nivel— porque identifica paleocauces rellenos con material compresible que no aparecen en una calicata puntual. Un modelo geofísico bidimensional mal calibrado o con cobertura insuficiente de rayos conduce a falsos estratos que afectan directamente el factor de seguridad en análisis de estabilidad de taludes para excavaciones en la zona nororiente de la capital.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Normas aplicables
NCh 3328 (Guía estándar para refracción sísmica), NCh 165 (Guía para reflexión sísmica somera), NCh433.Of1996 Mod.2009 / D.S. N°61 (Clasificación sísmica de sitio), NEHRP 2020 / ASCE 7-22 (Site Class basada en Vs30)
Servicios relacionados
Refracción tomográfica 2D para fundaciones
Perfil de velocidad de onda P a lo largo de líneas de 60 a 115 metros, con inversión iterativa que resuelve gradientes verticales y laterales. Incluye identificación de contactos geotécnicos, estimación de ripabilidad y clasificación de sitio según Vs30 cuando se acopla con MASW en el mismo tendido.
Reflexión sísmica somera de alta resolución
Adquisición con geometría de punto medio común (CMP) y apilamiento para mapear reflectores hasta 120 metros de profundidad. Aplicable en proyectos de túnel en suelo blando, detección de paleocanales bajo las terrazas del Mapocho y verificación de espesores de relleno antrópico en zonas de antiguos tajos.
Downhole y crosshole sísmico integrado
Ensayo en sondeo existente con fuente en boca de pozo (downhole) o entre perforaciones (crosshole) para obtener un perfil discreto de Vp y Vs cada metro. Se utiliza cuando la precisión en la velocidad inter-capa es crítica para modelos de respuesta dinámica 1D en edificios sobre aislación sísmica en Santiago.
Parámetros típicos
FAQ
¿Cuánto cuesta una campaña de tomografía sísmica de refracción en Santiago?
El costo varía según el largo total de las líneas, la cantidad de tendidos y si se requiere fuente acelerada o acople con MASW. Para una campaña típica con dos líneas de 70 metros en la zona urbana de Santiago, el rango se sitúa entre $1.202.000 y $2.563.000, valor que incluye el procesamiento tomográfico y el informe de clasificación sísmica firmado por profesional competente.
¿Qué diferencia hay entre la refracción sísmica convencional y la tomografía de refracción?
La refracción convencional asume capas plano-paralelas con velocidad constante, mientras que la tomografía de refracción divide el subsuelo en una malla de celdas y resuelve la velocidad en cada una mediante inversión iterativa por trazado de rayos. Esto permite visualizar gradientes suaves, lentes laterales de material más lento o contactos buzantes, situaciones geológicas frecuentes en la cuenca de Santiago que el método convencional no detecta.
¿Se puede hacer sísmica de refracción en pavimentos o calles asfaltadas de Santiago?

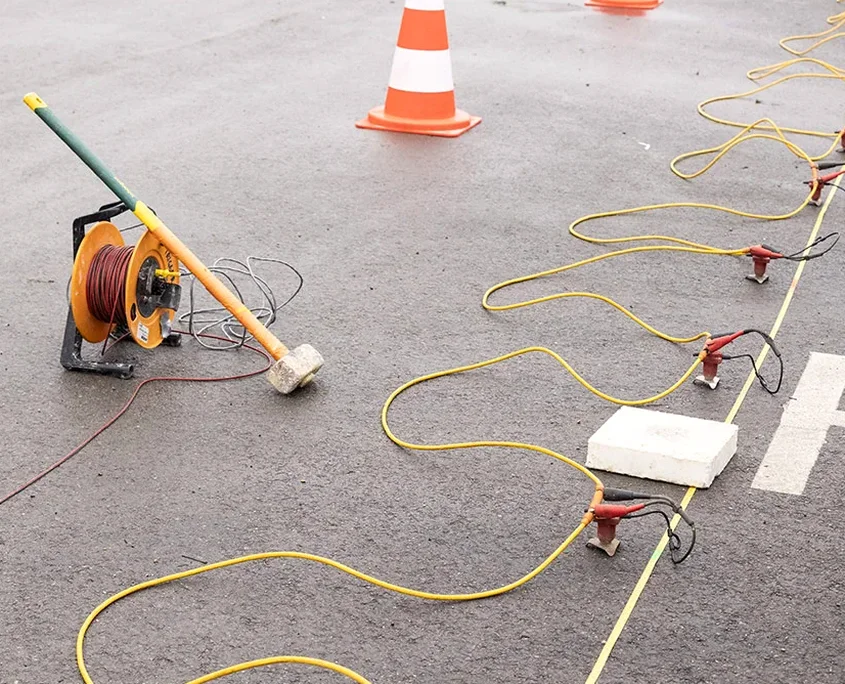

Sí, con una adaptación del acople. Sobre pavimento rígido o asfalto utilizamos geófonos con base plana y gel de contacto acústico, además de una placa de goma bajo la fuente de impacto para evitar la rotura del sello superficial. La onda se propaga sin atenuación significativa y el tendido no requiere romper el pavimento, lo que es una ventaja en proyectos de ampliación vial o inspección de losas de fundación en la zona industrial de Santiago.
¿Qué parámetros de suelo obtengo con un perfil sísmico que no me da un sondaje SPT?
El perfil sísmico entrega la velocidad de propagación de ondas P y S, de las que derivan el módulo de corte máximo (Gmax), el módulo de elasticidad dinámico, la relación de Poisson y, al integrar Vs en los primeros 30 metros, la clasificación de sitio según NCh433. A diferencia del SPT, que mide resistencia a la penetración de forma puntual, la sísmica cubre toda la línea de tendido detectando anomalías laterales que un golpe cada metro no captura. Ambos métodos son complementarios, no excluyentes.
